Rökutsugning i trapphus
Enligt tysk byggförordning med LAMILUX trapphus-set
För att förverkliga en rökutsugning i trapphus enligt den tyska byggförordningen krävs det en geometrisk rökutsugningsyta på 1 m² – resp. minst 5 % av trapphusets golvyta. Överljuset CI-system ljuskupol F100, glaselement F100 och glaselement FE/FP/FW kan därför utrustas med LAMILUX trapphus-set för automatisk öppning. Som optimalt överljusmått rekommenderar vi 120x120 cm eller 100x150 cm.
Fördelar
LAMILUX rökavledning trapphus
- geometriskt fri öppningsyta är 1,02 m² vid överljusstorlek 120x120 cm resp. 1,07 m² vid 100x150 cm
- nätoberoende
- elstyrt med ventilationsmöjlighet
- monteringsfärdig byggsats med alla nödvändiga aggregat, monteringsanvisningar och anslutningsritningar
- oproblematisk montering av elektrikern
- kan användas för CI-system ljuskupol F100 och för fönster för platt tak: CI-system glaselement F100, CI-system glaselement F, CI-system glaselement FP / FW
| Motorledning – kabeldiameter | |||
|---|---|---|---|
| Antal motorer | 1 | 2 | |
| max. kabellängd | 3 x 1,5 mm² | 100 | 50 |
| i meter | 3 x 2,5 mm² | 170 | 85 |
| (Qu.S: 2 st.) | 5 x 2,5 mm² | 300 | 150 |

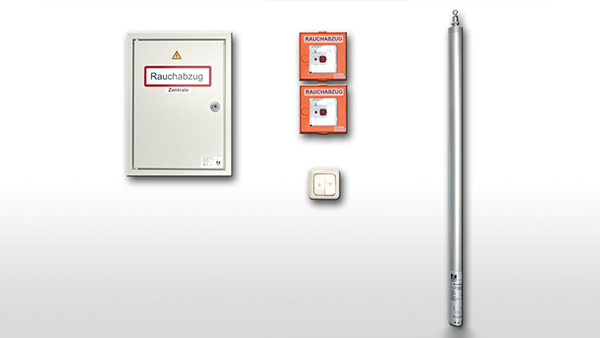

De standardmässiga komponenterna
LAMILUX rökavledning trapphus
- elmotor 500 mm lyft, 24 V, med integrerad överbelastningsavstängning
- styrcentral för maximalt två motorer med förberedd aktiveringsmöjlighet för RVV-knapp, fläktknapp och diverse extraenheter som rökvarnare*, värmedetektor* eller vind- och/eller regnsensor* (*tillgängliga som tillval)
- två RVV-knappar med indikator för utvändig montering (antal enligt lokala krav)
- infällt monterad fläktknapp
